MarForm MMQ 100

Absolut enklaste Formmätaren i sortimentet

Information

Se produktblad

Beskrivning

MarForm MMQ 100 formtestare är den idealiska lösningen för enkla men noggranna mätuppgifter som rundhet, radiella avvikelser eller vågighetsanalyser (fft) nära produktionsområdet. Tack vare sin låga vikt och kompakta storlek är mobila MMQ 100 mycket kostnadseffektiv att använda.



Mätosäkerhet rundhet (µm+µm/mm mäthöjd) *0,025 + 0,0003
Mätosäkerhet rundhet (µm+µm/mm mäthöjd) **
0,05 + 0,0006
Mätosäkerhet axialkast (µm+µm/mm mätradie) *
0,02 + 0,0003
Mätosäkerhet axialkast (µm+µm/mm mätradie) **
0,04 + 0,0006
Positionering Z/X-axel
manuell
Tippning och centrering
manuell
Bordsdiameter160 mm
Viktkapacitet bord, centrerat200 N
Speed (rpm) 50 Hz / 60 Hz5 / 6
Fotnot
* Values as maximum deviation from LSC reference circle, filter 15 undulations/revolution.
** All values in accordance with DIN ISO 1101 at 20°C ±1°C in a vibration-neutral environment, filter 15 undulations/revolution LSC or 2.5 mm LSS, 5 rpm or 5 mm/s and standard probe arm with ball diameter 3 mm. Proof at the standard using error separation techniques. Given the number of different options available, only a few machines are described here by way of example. Technical data for "your" MMQ is available from Mahr on request.


• Kontakta oss gärna för mer information!

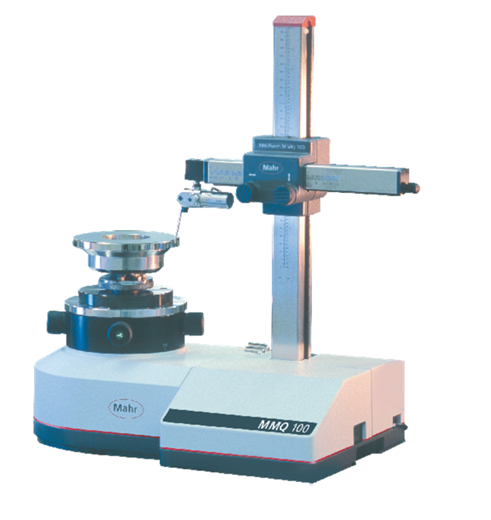

produktbild
